PRODUKTBESCHRIEB

English

T O P O S K O P

Inventare à discretion

Mit dem TOPOSKOP werden die nationalen Biotop- und Landschaftsinventare in elektronischer Form publiziert. Das TOPOSKOP-Programm (eine Eigenentwicklung der WSL) zeichnet die Objektgrenzen auf einer Karte und hat eine Verbindung zur DATASKOP Datenbank (einer HyperCard-Applikation) mit den Daten, die bei der Inventarisierung erhoben wurden.

Objektgrenzen und
Objektdaten

Die Daten eines Inventars sind also auf zwei verschiedene Orte verteilt: Die Objektgrenzen als graphische Objekte (Polygone) in einem TOPOSKOP-Cover und die Beschreibung der Objekte als Zahlen und Texte in einem DATASKOP-Stack.

das TOPOSKOP Programm mit
Dokumenten

die DATASKOP Stacks

TOPOSKOP läuft nur auf Macintosh, und 8 MB RAM sollten vorhanden sein. Die Programme und die Daten benötigen zusammen ca. 30 MB Platz auf der Festplatte (Tendenz steigend!).



Als elektronisches Medium erlaubt TOPOSKOP aber weit mehr als nur 'Schauen' und 'Lesen', die beiden Möglichkeiten, welche die Papierversion (Inventarblätter in Ordnern) bietet.

Auswahl und Gestaltung der Covers

Das TOPOSKOP ist ein Kartengenerierungsprogramm, das einzelne Schichten von graphischen Objekten, die Covers genannt werden, übereinander zeichnet. Wie bei einem schwedischen Buffet kann man sich nach eigenem Geschmack eine beliebige Kombination von Inventaren (Inventarcovers) und Zutaten (Orientierungscovers wie Seen, Kantonsgrenzen, Koordinatennetz, etc.) zusammenstellen. Die Darstellung der einzelnen Covers ist wählbar: Muster und Farben von Linien und Flaechen, Reihenfolge der Covers (welches Cover über welches gezeichnet wird), Aktivierung der Covers (sie können entweder ausgeblendet, deaktiviert oder aktiviert werden).

die TOPOSKOP-Legende

Legendenfenster und Kartenfenster

Die Auswahl der Covers und ihre Gestaltung findet in einem separaten Fenster, dem Legendenfenster, statt. Im Kartenfenster werden Massstab und Ausschnitt der Karte bestimmt. Die Werkzeuge, die man im Kartenfenster verwenden kann, werden im Menu gewählt: Man kann Objekte markieren, den Massstab vergrössern und verkleinern, die Objektdaten im DATASKOP anzeigen, einen Kartenausschnitt mit einem Rahmen festlegen.

die TOPOSKOP-Werkzeuge

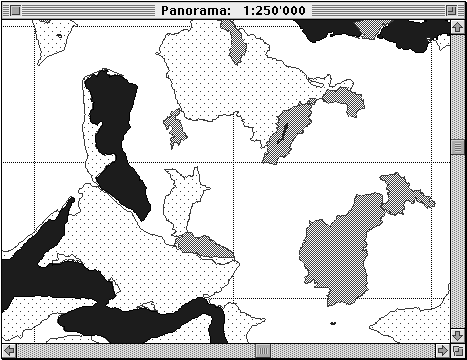

die TOPOSKOP-Karte

Für die Darstellung ist ein TOPOSKOP-Cover eine unteilbare Einheit, man kann nur alle Objekte eines Covers zusammen verändern, einzelne Objekte lassen sich weder ausblenden noch irgendwie abspalten. Man kann jedoch einzelne oder mehrere Objekte auswählen und markieren (Objektgrenzen fett zeichnen).

Kommunikation zwischen TOPOSKOP und DATASKOP

Im TOPOSKOP kann man also die Objekte aus allen Inventaren auf einer Karte vereinen und zwar in jedem beliebigen Massstab und jedem beliebigen Ausschnitt. Jedes gezeichnete Objekt enthält aber auch eine Verbindung zu seinen Daten im Datenbankprogramm DATASKOP, welches in einem weiteren Fenster geoeffnet wird. Wenn man ein Objekt mit dem Info-Werkzeug anklickt, wird im DATASKOP die entsprechende Objektkarte gezeigt. Das Objekt im TOPOSKOP enthaelt eine Nummer, die zusammen mit der Inventaridentifikation erlaubt, im DATASKOP die entsprechende Objektkarte zu finden.

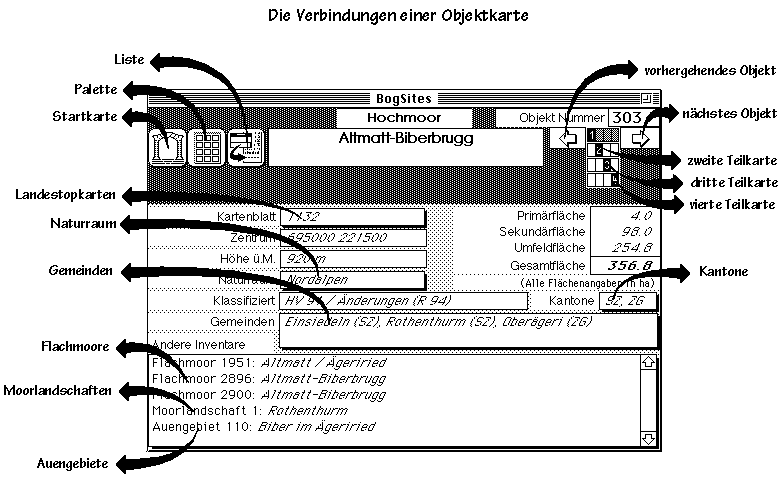

Das DATASKOP ist wie ein Aktenschrank, der fuer jedes Inventar einen Karteikasten enthaelt. Nur bestehen sehr vielfältige Verbindungen zwischen den einzelnen Karteikarten in diesen Kaesten, die Stacks genannt werden, und von jeder Karteikarte gibt es auch eine Verbindung hinaus zum entsprechenden Objekt im TOPOSKOP-Fenster. Die Objektkarte enthält die Koordinaten des umschreibenden Rechtecks, womit das TOPOSKOP-Kartenfenster auf das Objekt fokussiert werden kann (wahlweise erscheint das Objekt entweder in der Mitte des Fensters im gegebenen Massstab oder es füllt das ganze Fenster aus).

Knoepfe und Anklickfelder - Navigation im DATASKOP

Eine DATASKOP-Karte hat Knöpfe mit Bildsymbolen (Icons) zum Anklicken und Felder für Text. Gewisse Felder sind leer, damit man hineinschreiben kann, und andere können wie Knöpfe angeklickt werden. Klickbare Felder erkennt man an der Schattierung.

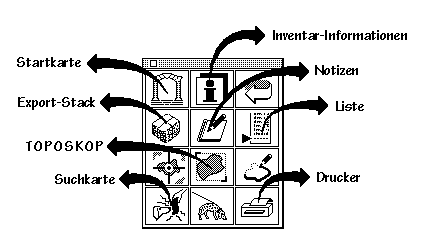

die DATASKOP-Palette

In den meisten Fällen erscheint eine bestimmte andere Karte, wenn man einen Knopf oder ein schattiertes Feld anklickt. Mit Klicken navigiert man also im DATASKOP herum. Einige Knöpfe, die in allen Inventaren auf allen Karten vorkommen, sind auf eine Palette in einem kleinen separaten Fenster ausgelagert worden. Diese erscheint aber ebenfalls auf Anklicken eines Knopfes. Mit Knopfklicken kann man das Objekt im TOPOSKOP-Fenster anzeigen lassen (fensterfüllend oder im bestehenden Masstab), man kann Objekte in eine Liste auf einer Listenkarte einfügen oder eine Notizkarte zum Objekt kreieren.



Datenfelder und Schreibfelder

Die Karten, die Daten enthalten, sind alle schreibgeschützt. In jedem Stack sind die Felder der ersten Karte jedoch leer, dies ist die Suchkarte. Schreibt man einen Text in ein solches Feld, kann man mit dem Suchknopf diesen Text im ganzen Stack im entsprechenden Feld suchen.

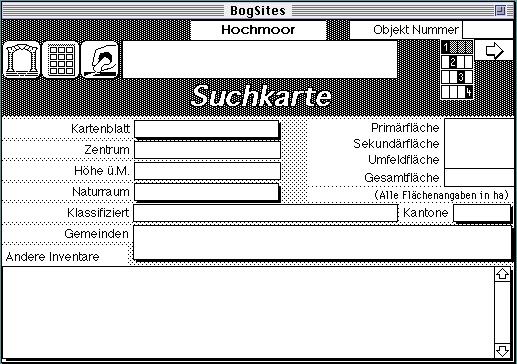

die Suchkarte

Listenkarten und Notizkarten befinden sich in speziellen Stacks, sie haben ebenfalls leere Felder zum Hineinschreiben. Die Texte der Inventarstacks können und duerfen nicht verändert werden, man kann sie aber exportieren: Die Daten aus den ausgewählten Feldern werden in ein Textfile geschrieben.

Alle Texte können auch ins Französische, Englische und Italienische übersetzt werden. Es existiert ausserdem ein Informationsstack, der zu jedem Inventar einige allgemeine Angaben enthaelt. Wenn man DATASKOP aufstartet, gelangt man auf die Startkarte. Sie ist der zentrale Verkehrsknotenpunkt im DATASKOP. Sie hat Verbindungen zu allen Stacks und von jeder Karte kann man wieder direkt dorthin zurückkehren.


BESTANDTEILE


Inventare

Orientierung

  • Gutersohn-Naturräume
  • Landkarten-Grenzen
  • Kantone

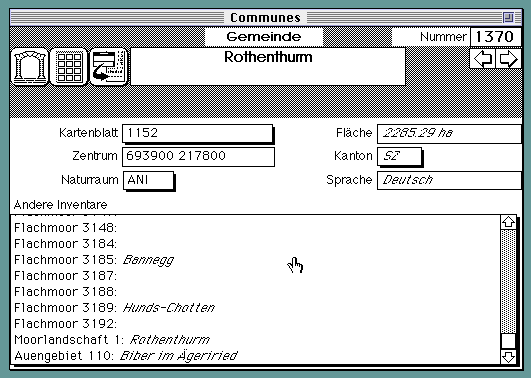

  • Gemeinden: Nur DATASKOP-Stack!

  • AUSLIEFERUNG


    Verfügbarkeit der Daten

    TOPOSKOP wurde als Vollzugsinstrument für den Natur- und Landschaftsschutz konzipiert. Die Inventardaten werden nur an kantonale Stellen und deren Auftragnehmer, die mit Schutzaufgaben betraut sind, sowie an Lehranstalten abgegeben. In der Lizenzvereinbarung muss der Verwendungszweck deklariert werden.

    Versionen

    Die TOPOSKOP Standard-Version ist gratis. Die Plus-Version, die die Integration von eigenen Daten ermöglicht, kostet Fr. 200.- Beide Versionen sind auch für Rechner ohne FPU (ohne Mathematikprozessor) erhältlich.

    Zusatzcovers

    Zwei gebührenpflichtige Orientierungscovers (Hintergrundkarte und Gewässernetz) müssen zuerst beim Bundesamt für Landestopographie beantragt werden, bevor wir sie ausliefern können.

    Datenträger

    Eine komplette TOPOSKOP-Version mit allen verfügbaren Inventardaten benötigt 37 Megabyte Speicherplatz. Wer eine solche Version bestellen möchte, schickt uns zusammen mit dem Bestellformular eine 40-MB-Wechselplatte oder eine DAT-Kassette, auf welche wir dann die aktuelle TOPOSKOP-Version kopieren.

    Auskunft und Bestellunterlagen:

    Peter Longatti
    WSL, Forschungsbereich Landschaftsökologie,
    Zürcherstrasse 111
    8903 Birmensdorf
    Tel: 01 / 739 24 74
    Fax: 01 / 737 40 80
    E-mail: peter.longatti@wsl.ch
